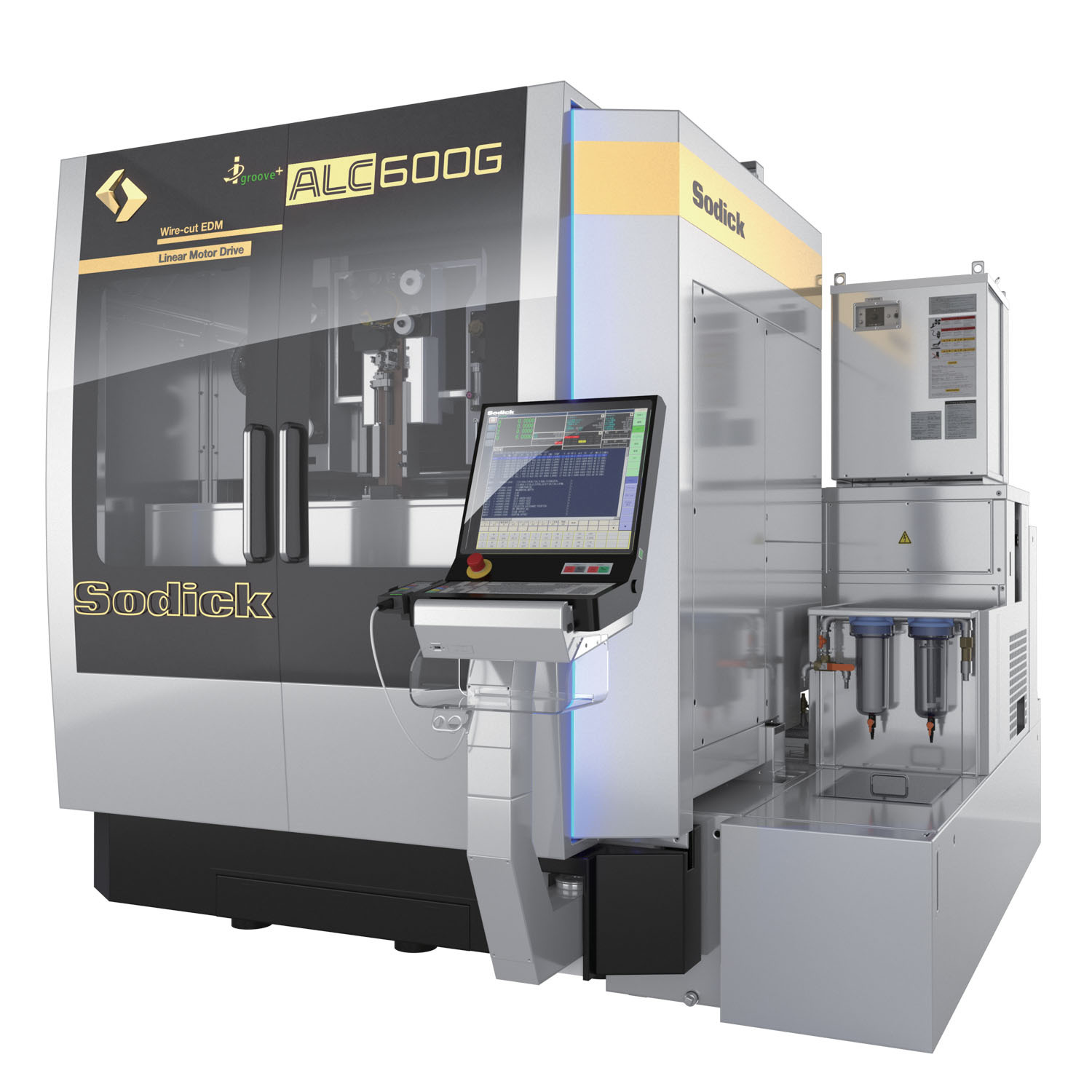

ALC600G iG+E

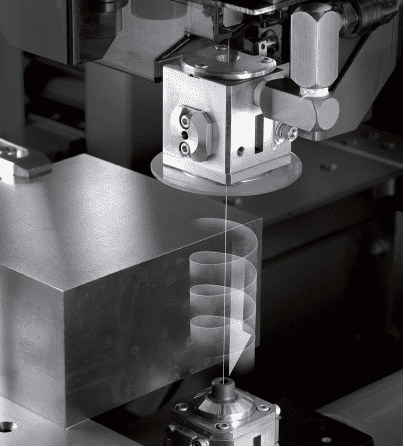

La gama de máquinas ALC400/ ALC600 de Sodick viene con un nuevo estándar: la edición "i Groove Plus" con mecanismo de rotación de alambre. Esta nueva tecnología innovadora, patentada por Sodick, gira el alambre durante la operación de corte desnatado, de modo que las piezas de trabajo se mecanizan de arriba a abajo con la superficie "no consumida" del alambre.
Convencionalmente, los electrodos de alambre están controlados únicamente por la tensión y la velocidad de funcionamiento, mientras que están restringidos por un troquel. El mecanismo de rotación i Groove de Sodick proporciona un control adicional sobre el alambre, lo que da como resultado una mayor calidad de la superficie y una precisión geométrica mejorada, mientras que al mismo tiempo minimiza el consumo de alambre, combinando la mejor solución ecológica con la más alta calidad de mecanizado EDM.
| Recorrido del eje X/Y/Z (mm): | 600 x 400 x 350 |
| Recorrido del eje U/V (mm): | 150 x 150 |
| Dimensiones del tanque de trabajo (An x Pr x Al, mm): | 1050 x 710 |
| Máx. peso de la pieza (kg): | 1000 |
Características:
- 10 años de garantía en la precisión de posicionamiento
- Motor lineal (eje X, Y, U, V)
- Escalas lineales absolutas (ejes X, Y, U, V)
- Zona de trabajo de cerámica
- Control remoto
- Tanque de trabajo de subida y bajada de 3 lados
- Mayor facilidad de operación
- i Función de rotación de alambre de ranura
- Control de tensión de alambre avanzado
- Sistema de filtración cuádruple
- Generador SPW
- Control de esquinas finas SODICK
- Circuito de ahorro de energía
- Digital PIKA W Plus para un acabado supersuperficial
- Tecnología StepCut
- Control automático del nivel de agua
- Jet fijo AWT (enhebrador de hilo automático)
- Removedor de extremos de alambre
- Unidad de refrigeración dieléctrica
- estabilizador de voltaje
- interfaz LAN
- Pantalla TFT a color de 19"
- Q3vic inteligente EDW
- Software antivirus
- Puerto USB
- Luz de trabajo
- Alimentador de alambre incorporado de 20 kg
Opciones:
- Columna alta (Z = 500 mm, ALC600GH)
- Especificaciones de alambre de 0,05 mm.
- Circuito de alto voltaje HTP
- Taper flex NEO 45 (para cortes cónicos hasta 45°)
- Corte en L (cortador de alambre)
- función de configuración 3D
- Sistema de medición óptica
- Sistema anticorrosión (ANCS)
- Sistema de automatización: cambiador de piezas, cambiador de electrodos y robots
- Color personalizado
- Mesa giratoria WS4P/5P (indexación o movimiento simultáneo)
- Control simultáneo de 8 ejes SPW-E (opción de fábrica)
- Reinicio activo de energía (UPS)
- Booster (Total 60A)
